Maximale betrouwbaarheid bij aansturing drieplatenmatrijzen

De klinkenzug wordt ingezet voor de besturing van matrijzen met 2 sluitvlakken, ook wel bekend als drieplatenmatrijs. Met de nieuwe klinkenzug E 1817 heeft Meusburger een exclusief en gunstig geprijsd alternatief op de markt gebracht voor reeds bestaande producten, zoals de ronde of vlakke klinkenzug. De eenvoudige mechanische werking biedt de nieuwe klinkenzug maximale betrouwbaarheid bij het besturen van 3-platenmatrijzen. Bovendien blinkt hij uit door een compacte constructie en wordt hij in een handomdraai gemonteerd.

Het werkingsprincipe in detail

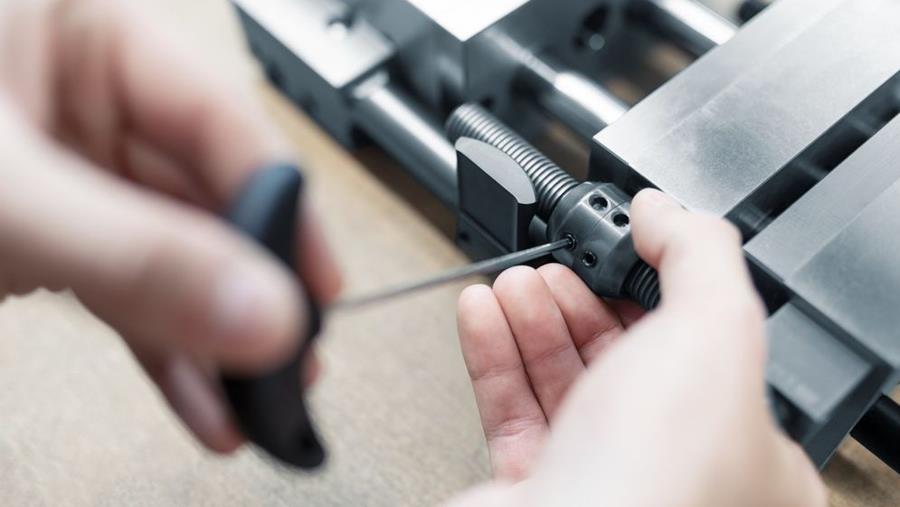

De matrijs bevindt zich eerst in gesloten toestand. Eerst wordt het eerste sluitvlak geopend, waarbij de maximaal toegestane trekkracht 14 kN per klinkenzug bedraagt. De in de plaat aangebrachte meenemer trekt de zwevende plaat tot de gewenste slag. Deze wordt bepaald door de plek van de nok die eenvoudig en exact met een afstand van 6 tot 165 mm op de spindel ingesteld kan worden. Door het vastschroeven van de beide nokhelften wordt de positie gefixeerd en daarmee de speling van de spindel geëlimineerd. Zodra de coulissenhefboom de nok raakt, wordt de vergrendelingshendel over de meenemer gestuurd en wordt het tweede sluitvlak vrijgegeven. De coulissenhefboom is DLC-gecoat en zodoende uiterst slijtvast. Dankzij de geïntegreerde systeemdrukveer in de vergrendelingshendel wordt deze vervolgens altijd in de neutrale stand gebracht.
