ADDITIVE MANUFACTURING MET EEN ELEKTRISCHE BOOG

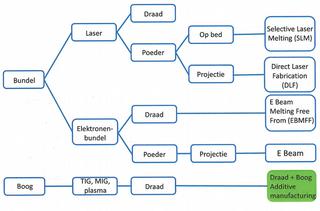

Additive Manufacturing is een proces voor het fabriceren van producten op basis van 3D-modellen, door het laag voor laag toevoegen van materiaal, dit in tegenstelling tot conventionele productiemethoden, zoals het verspanen van materialen. De term Additive Manufacturing omvat een breed scala van technologieën, zoals selective laser melting (SLM), direct laser fabrication of processen met een elektrische boog voor het toevoegen van draad.

Deze technologieën worden gebruikt in diverse industrietakken, van automobiel, elektronica en verbruiksartikelen evenals voor medische toepassingen. Vele bedrijven vertonen interesse in Additive Manufacturing voor het ontwerpen van betere producten, vanwege de voordelen die het proces heeft ten opzichte van traditionele technieken.

Coauteur: Aurélie Anne, Laurent Dubourg Institut MAUPERTUIS - Centre de Ressources Technologiques en Productique & Mécatronique

CONTEXT
De term '3D-printen' omvat verschillende methodes van additive manufacturing. De gebruikte technieken verschillen qua principe, maar het idee van additive manufacturing is hetzelfde: stukken produceren door materiaal toe te voegen in plaats van door het traditionele wegnemen van materiaal uit massieve stukken. Deze revolutionaire manier van fabriceren brengt, zoals vele innovaties, economische en technische voordelen met zich mee. Dit artikel gaat over de voordelen, toepassingen en beperkingen van additive manufacturing met een elektrische boog voor het maken van metalen onderdelen.

Zoals de naam al suggereert, gebruikt additive manufacturing met een elektrische boog elektrische energie om een toevoegmateriaal te smelten. Deze technologie lijkt op het traditionele smeltlassen. De ontwikkeling van de additivemanufacturingtechniek met elektrische boog heeft een grote sprong gemaakt door de evolutie in de lasmachines; synergische stroombronnen, de vorm van de lastoortsen enz.

VOORDELEN EN TOEPASSINGEN

Zoals alle andere additivemanufacturingprocessen laat deze fabricagetechniek toe om complexe stukken te maken met een grote ontwerpvrijheid, en de techniek is kostenefficiënt (weinig of geen afval). Andere voordelen, eigen aan deze techniek, zijn terug te vinden in verschillende gebieden:

• Investering: de initiële investering is gelijkaardig aan deze van een lasrobot. De apparatuur is goedkoper dan een freesmachine.

• Rendement: additive manufacturing met een elektrische boog heeft een grotere neersmeltsnelheid dan laser additive manufacturing.

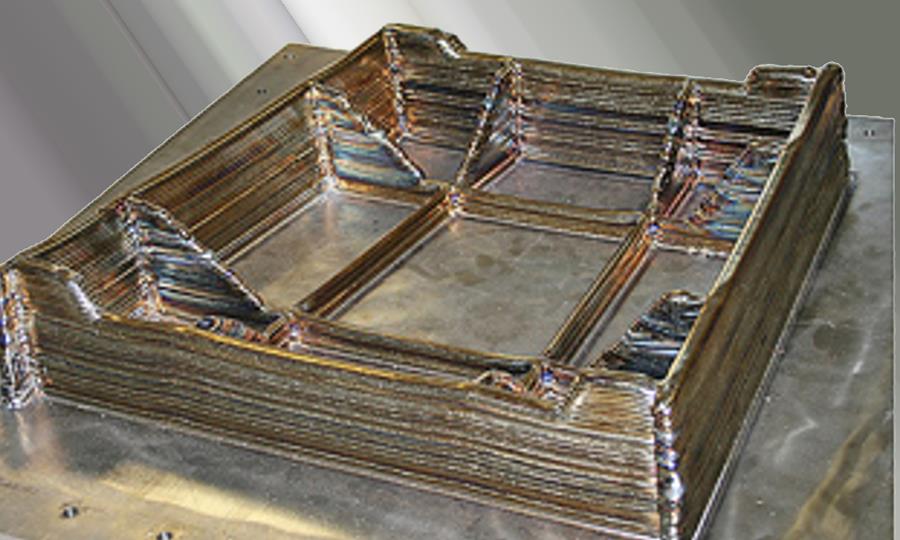

• Afmetingen van de stukken: doordat lasprocessen met een robot geautomatiseerd kunnen worden, leent additive manufacturing met elektrische boog zich tot het maken van vrij grote stukken.
• Materialen: in tegenstelling tot laser additive manufacturing wordt additive manufacturing met elektrische boog niet of weinig beïnvloed door de reflectiviteit van materialen (zoals aluminium, koper, titanium).

Toepassing in titanium:



Een eindige-elementenmodellering laat toe de effecten van de parameters op de vorm van het neergesmolten materiaal te bepalen en het opgebouwde volume te voorspellen. Deze stap maakt het mogelijk om het neersmelttraject offline te bepalen. Het model kan ook het effect voorspellen van de stapelvolgorde op de microstructuur en de krimp.



De spanningswisselingen in de onderliggende passen, veroorzaakt door de bovenste (herhaaldelijk uitzetten en inkrimpen), veroorzaken plastische vervorming. Dit vermindert de restspanningen in het neergesmolten materiaal en maakt de microstructuur meer uniform.



BEPERKINGEN

Sommige beperkingen van additive manufacturing met elektrische boog houden verband met deze van het booglassen:

• Onnauwkeurigheid van de laspassen: tijdens het booglassen ontstaan er lasspatten en treedt er vervorming op. Dit beïnvloedt de herhaalbaarheid van het lasproces. Er zijn hoogteverschillen waargenomen van enkele millimeters in producten, vervaardigd met additive manufacturing met TIG en plasma [2]. In de startlocatie kunnen er soms overdiktes waargenomen worden. De oriëntatie van laspassen en de homogeniteit van de gestapelde lagen zijn de uitdagingen van additive manufacturing met een elektrische boog.
• Afkoeltijd van de tussenlagen: de afkoeltijd van de tussenlagen kan hoger zijn dan deze van de bovenste lagen. Dit beïnvloedt de kwaliteit van het neergesmolten materiaal, de restspanningen en de homogeniteit van het stuk.
• Holtes en porositeiten: additivemanufacturingprocessen met draadtoevoer kunnen een minder compacte neersmelt vertonen dan additivemanufacturingprocessen met poeder. De oppervlaktespanning van het smeltbad en de hoek van de lastoorts kunnen aanleiding geven tot porositeiten.





HET COLDMETALTRANSFERPROCES (CMT)



De verschillende ontwikkelingen zijn:

• CMT pulse (CMT-P): combinatie van een CMT- cyclus en een gepulseerde cyclus van de lasboog;
• CMT advanced (CMT-ADV): afwisselend positieve en negatieve polariteit van de CMT- lasboog;
• CMT advanced pulse (CMT-PADV): dit proces kan interessant zijn voor additive manufacturing van aluminium;
• CMT pin: het lassen van pinnetjes;
• Twin CMT: gesynchroniseerd lassen met twee lasdraden die door eenzelfde lastoorts aangevoerd worden, maar die afzonderlijk geregeld kunnen worden. Hierdoor neemt de neersmeltsnelheid toe. Het nadeel is dat de mogelijke toortshoeken beperkt worden.



LASEXPERIMENTEN MET STAAL

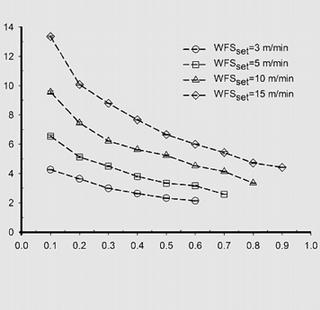

Additive manufacturing met CMT biedt vele mogelijkheden van te produceren geometrieën. Doordat het mogelijk is om onder hoek te stapelen, is er een zekere flexibiliteit wat betreft het traject, zolang de voortloopsnelheid niet te hoog is (lager dan 0,4 m/min. in het geval van horizontale delen.



TOEPASSING IN ALUMINIUM

De conventionele processen lijken niet geschikt voor additive manufacturing van aluminium, omdat er veel porositeiten in het lasbad ontstaan. Het CMT-proces, meer bepaald CMT-PADV, lijkt meer geschikt. De beperkte warmte-inbreng en het reinigende effect van de boog tijdens de omgekeerde polariteit beperken het ontstaan van porositeiten. Daarnaast is de gevormde microstructuur fijner dan bij CMT-P.



CONCLUSIES PERSPECTIEVEN

Van luchtvaarttoepassingen tot juwelen, van prototypes tot industriële toepassingen, van een enkel stuk tot grote series, de interesse voor additive manufacturing neemt almaar toe en de techniek blijft verder evolueren.



Additive manufacturing met een elektrische boog kan voldoen aan de verwachtingen van gebruikers die op zoek zijn naar een hoge productiviteit en een lage investering. De matige geometrische kwaliteit ten gevolge van krimp en de heterogeniteit van de stukken vormen de voornaamste beperkingen.
