WOUTERS CUTTING & WELDING lanceert nieuwe fiberlasersnijmachine
De MSE SmartFL van MicroStep Europa is een uiterst moderne fiberlasersnijmachine met automatisch wisseltafelsysteem. De machine wordt gekenmerkt door een massieve frameconstructie en een zeer dynamisch machineportaal, die garant staan voor nauwkeurige snijresultaten, hoge snelheden en duurzaamheid. Bij de keuze van de ingebouwde componenten werd bewust op een hoge kwaliteit en een perfect samenspel van dezelfde waarde gelet. Dit alles met als doel een machine te produceren die levert wat nodig is bij het snijden: een snelle en uiterst precieze lasersnijkwaliteit.
Technische specificaties
TOOLS

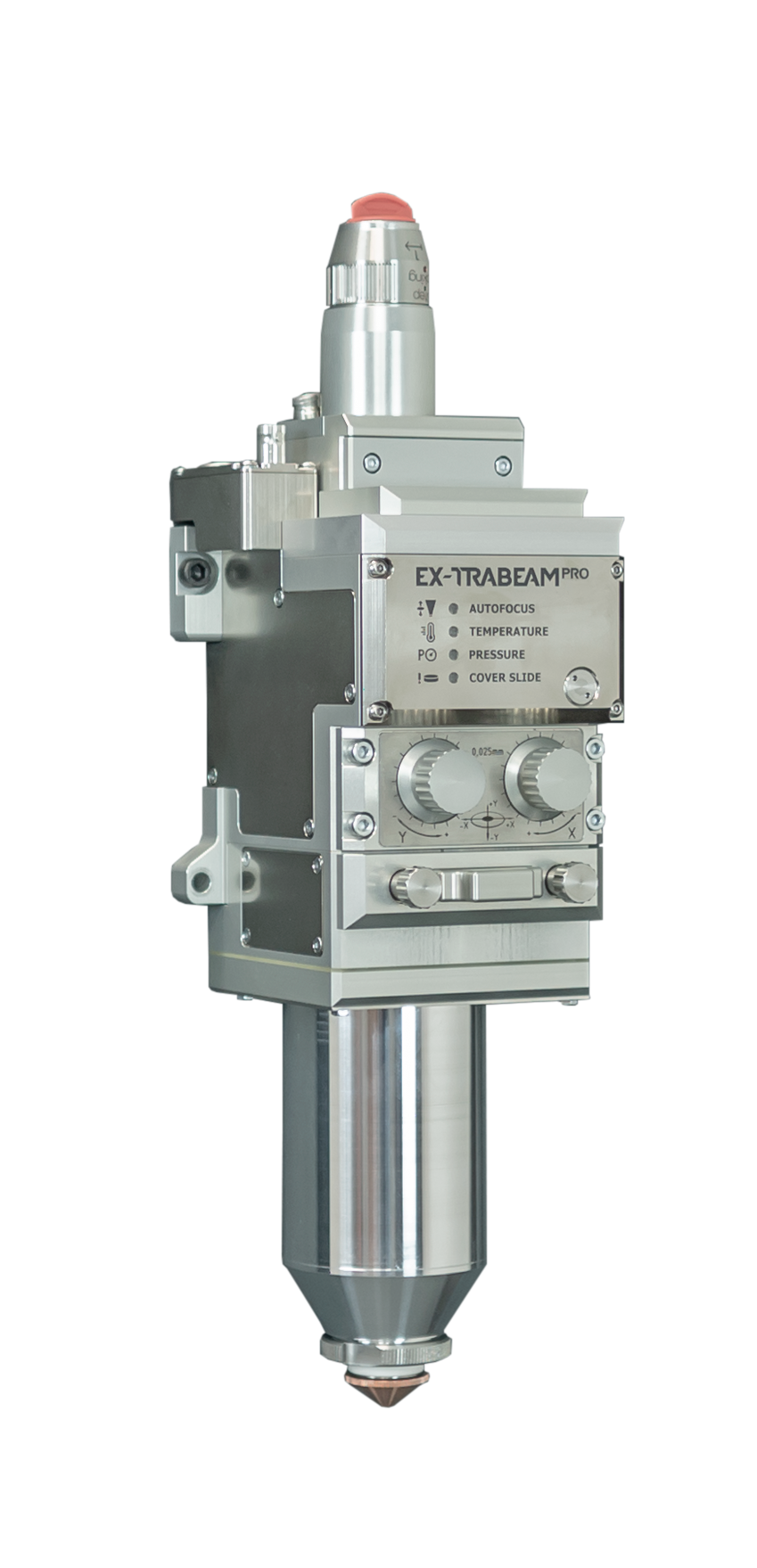

- Aantal mogelijke snijkoppen: 1
- Snijproces: fiber
- Maximum materiaaldikte: afhankelijk van geïnstalleerd vermogen, max. 12 kW
AFMETINGEN
- Effectieve lengte van het werkgebied: 3.000 tot 6.000 mm
- Effectieve breedte van het werkgebied: 1.500 tot 2.500 mm
Nauwkeurigheid
- Positioneersnelheid simultaan: tot 180.000 mm/min
- Herhalingsnauwkeurigheid: +- 0.02 mm volgens VDI/DGQ 3441
- Positioneernauwkeurigheid: +- 0.03 mm volgens VDI/DGQ 3441
- Aandrijving X,Y: lineaire geleidingen, tandwiel met schuine vertanding
- Portaal samenstelling: gietaluminium
Wisseltafel
De automatische wisseltafel is standaard inbegrepen. Het wisseltafelsysteem bestaat uit twee verplaatsbare snijtafels. Deze wisselen hun positie telkens tussen de snijzone (werkzone) en de laad- en aflaadzone (parkeerzone). De handeling gebeurt automatisch via kettingaandrijvingen. In hun respectieve eindpositie worden de tafels veilig vastgezet.
Filterinstallatie
De afzuig- en filterinstallatie AirCube van TEKA wordt overal gebruikt waar metalen thermisch of mechanisch worden bewerkt en rook of stof ontstaat tijdens het bewerkingsproces.
machinebesturing
De MSE SmartControl machinebesturing, vervaardigd voor gebruik in alle omgevingsomstandigheden, dient voor de aansturing van de snijcomponenten en de snijrandapparatuur. De MSE SmartControl beschikt over een gebruiksvriendelijke HMI (Human Machine Interface), die comfortabel via een 21,5“ aanraakscherm en via een extra handapparaat kan worden bediend. Een overzichtelijke en eenvoudig te bedienen grafische gebruikersinterface maakt snel inwerken mogelijk.
Industrie 4.0 ready
De MSE SmartFL is meer dan een modern lasersnijsysteem met hoogwaardige componenten. De installatie is nu al optimaal uitgerust voor de productie van de toekomst, want het systeem is voorbereid op een netwerk met meerdere fabrikanten in het kader van een SmartFactory via de opensourceoplossing IndustryFusion (meer informatie: www.industry-fusion.com).
